槽內換熱器
板式換熱器波紋板熱交換器是一種新穎沉浸式板狀熱交換熱器，它是由兩塊特殊傳熱構造壁板組合成傳熱單元，主要適用化學表面處理、涂裝工程以及相關工程領域工藝過程中液—液、汽—液交換。
波紋板熱交換器的整體熱力結構是根據矩形板殼瓦楞擴展傳熱原理，采用流體非均勻湍動效應計算，傳熱板表面曲面系數有效地提高了流體運動中的傳熱要素—流體紊動率，減少流體邊界層熱阻和溫度梯度，促使流體向全平面傳遞，從而強化傳熱效率。
波紋板熱交換器具有合理的空間結構，良好的傳熱效率和排凝效果，板塊化單元結構，串并聯組合簡捷方便，運行性能可靠，是當今熱傳遞領域中一種新穎傳熱單元。

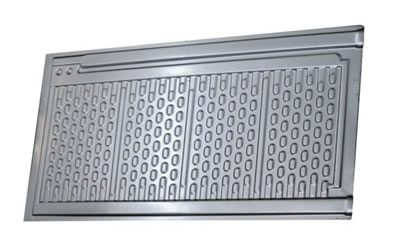

BW-1.0槽內波紋板熱交換器 |
BW-1.2槽內波紋板熱交換器 |
|
|
技術參數：
| 設計壓力 Mpa | 0.6 |
| 試驗壓力 Mpa | 0.85 |
| 工作溫度 ℃ | -20~280 |
| 進口管公稱通徑 mm | 20(3/4")、25(1") |
| 出口管公稱通徑 mm | 20(3/4")、25(1") |
| 板壁厚度 mm | 1.0 |
| 換熱器厚度 mm | 13 |
| 材質 | SUS304、SUS316L |

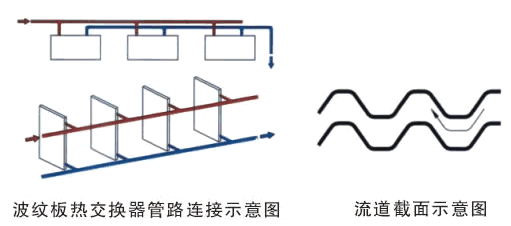

示意圖：
波紋板熱交換器凝結、排凝機理：
板式換熱器在汽-液交換過程中，傳熱板流道內蒸汽放熱后所產生的凝結液，其中部分是隨流道中的蒸汽形成二相不完全的凝結蒸汽和凝液滴，當蒸汽運動剪切力大于凝液滴體積力時液滴會(huì )隨蒸汽運動而攜出，同時傳熱板再放熱過程中，部分流道成為低壓區段，由于流道內部壓差作用、出口段引出集管的虹吸作用，致使流道內液滴發生動量位移，傳熱板內凝滴隨機攜出。根據以上汽液交換的運動機理，傳熱板在槽內任意位置流道內冷凝液均可順利排出。
BW波紋板熱交換器傳熱系數：Kcal/m.h.℃
加熱時 | 傳熱系數K | ||
加熱側 | 被加熱側 | 自然對流 | 強制對流 |
蒸汽 | 水溶液 | 750~850 | 1000~1200 |
蒸汽 | 粘性液體 | 550~650 | 750~950 |
高溫水 | 水溶液 | 500~600 | 750~850 |
蒸汽 | 室內供熱 | 15~25 | 30~50 |
冷卻時 | 傳熱系數K | ||
冷卻側 | 被冷卻側 | 自然對流 | 強制對流 |
水 | 水溶液 | 450~550 | 550~700 |
水 | 粘性液體 | 300~400 | 400~550 |
水 | 空氣 | 15~35 | |
氨液 | 水溶液 | 500~600 | 600~750 |
